如果说空开和漏保是电力系统的"守门员"，那么交流接触器就是球场上的"中场指挥官"——它不直接参与防守，却是整个战术体系的核心调度者。今天，让我们揭开这位"自动开关魔术师"的神秘面纱。
一、什么是交流接触器？
交流接触器，简单来说就是一个用小电流控制大电流的电磁开关装置。它的主要任务是频繁地接通和断开主电路，实现远程控制和自动化操作。

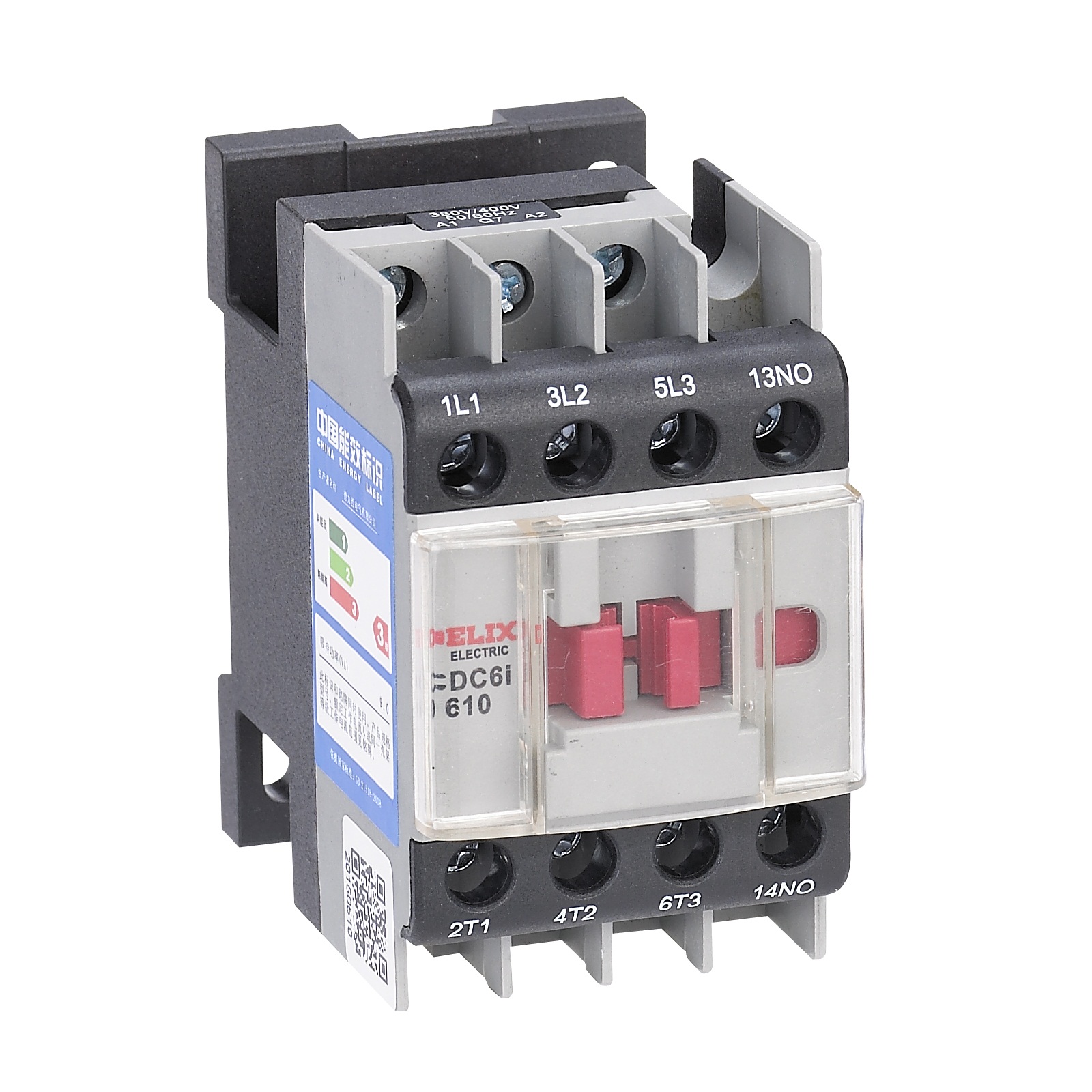

图1：交流接触器外观
基本构成：三大"器官"各司其职
电磁系统 - "大脑"
- 线圈：接收控制信号
- 铁芯：产生磁力
- 衔铁：执行动作
触头系统 - "双手"
- 主触头：承载大电流（动力线）
- 辅助触头：传递信号（控制线）
灭弧系统 - "消防员"
- 灭弧罩：熄灭接通/断开时产生的电弧
形象比喻：交流接触器就像一个听话的"大力士"——你轻轻按一下按钮（小电流），它就能帮你搬动重物（控制大电流）。
二、工作原理：电磁感应的"魔法秀"
工作过程四部曲：
召唤阶段（线圈通电）
控制电路接通 → 线圈得电 → 产生磁场响应阶段（铁芯动作）
磁场吸引衔铁 → 克服弹簧力 → 铁芯移动执行阶段（触头闭合）
铁芯带动触头 → 主电路接通 → 设备运行休息阶段（线圈断电）
控制电路断开 → 磁场消失 → 弹簧复位 → 触头断开
核心技术：交流电磁的"智能设计"
交流接触器采用分磁环技术解决了一个关键问题：交流电每秒钟100次过零点，如果没有分磁环，接触器会产生剧烈振动和噪音。
技术彩蛋：分磁环就像给电磁系统装了一个"机械记忆"，让磁力在电流过零时也能保持稳定，避免了"嗡嗡"的振动声。
三、主要特点：为什么选择交流接触器？
| 特点 | 说明 | 优势 |
|---|---|---|
| 远程控制 | 小电流控制大电流 | 操作安全，布线灵活 |
| 频繁操作 | 机械寿命达百万次 | 适合自动化控制 |
| 失压保护 | 电压异常自动断开 | 保护设备和人身安全 |
| 扩展功能 | 可加装辅助触头 | 实现连锁控制和信号反馈 |
四、应用场景：无处不在的"勤劳助手"
1. 电动机控制
- 正反转控制：通过两个接触器实现电机转向切换
- 星三角启动：降低启动电流，保护电网
- 多速控制：实现电机不同转速切换
2. 照明系统
- 商场、体育馆的大面积照明控制
- 路灯的定时自动开关
- 景观照明的模式切换
3. 电力系统
- 电容器的自动投切（功率因数补偿）
- 配电系统的自动切换
- 备用电源的自动投入
4. 工业自动化
- 生产线的启停控制
- 机械设备的连锁保护
- 工艺流程的自动执行
现实案例：你每天乘坐的电梯、商场里的自动扶梯、小区的二次供水泵，背后都有交流接触器在默默工作。
五、选型指南：如何挑选合适的"魔术师"
关键参数解读：
- 额定电流 - "饭量大小"
- 原则：≥ 1.2倍设备额定电流
- 举例：15kW电机（约30A）→ 选择40A接触器
- 额定电压 - "工作环境"
- AC220V：家庭和小型商业
- AC380V：工业动力设备
- 线圈电压 - "控制信号"
- 常用：AC220V、DC24V
- 选择：与控制电源匹配
- 极数 - "几只手干活"
- 3极：三相设备控制
- 4极：三相四线系统
选型计算公式：
电动机用接触器额定电流：
Ie ≥ P × 2 （P为电机功率，单位kW）
电热设备用接触器额定电流：
Ie ≥ P ÷ (U × cosφ) （U为电压，cosφ取1）
六、常见故障："魔术师"也会生病
1. 线圈故障
- 症状：接触器不动作，线圈发热
- 病因：线圈烧毁、电压不符、铁芯卡阻
- 处方：更换线圈，检查电源电压
2. 触头故障
- 症状：接触器吸合但设备不工作
- 病因：触头烧蚀、接触不良
- 处方：清理或更换触头
3. 噪音异常
- 症状：工作时"嗡嗡"声过大
- 病因：铁芯接触面脏污、分磁环损坏
- 处方：清理铁芯接触面，更换分磁环
4. 释放缓慢
- 症状：断电后延迟释放
- 病因：铁芯剩磁、触头熔焊
- 处方：更换铁芯或整体更换
七、安装维护：让"魔术师"永葆活力
安装注意事项：
安装位置
- 垂直安装，倾斜度≤5°
- 避免振动、潮湿、高温环境
- 留足散热空间
接线规范
- 主回路：线径足够，压接牢固
- 控制回路：使用合适规格的控制线
- 接地：必须可靠接地
安全措施
- 工作前验电
- 设置明显断开点
- 悬挂"有人工作，禁止合闸"标牌
日常维护要点：
定期检查
- 每月：检查触头磨损情况
- 每季度：清理灰尘和异物
- 每年：全面检查和维护
预防性维护
- 触头厚度＜原厚度1/3时更换
- 检查机械部件磨损情况
- 测试动作可靠性
八、进阶知识：交流接触器的"智能进化"
1. 智能接触器
- 集成微处理器
- 具备通信功能
- 实时状态监测
- 故障自诊断
2. 固态接触器
- 无触点设计
- 寿命更长
- 响应更快
- 无电弧产生
3. 模块化设计
- 可扩展辅助模块
- 快速更换部件
- 简化维护流程
九、实用技巧：老电工的"独门秘籍"
1. 应急处理
- 触头短缺：可用砂纸轻微打磨接触面应急
- 线圈烧毁：记录参数，购买相同规格更换
- 噪音处理：检查安装是否牢固，铁芯是否对齐
2. 选型技巧
- 重载场合提高1-2个等级选型
- 频繁操作场合选择更高机械寿命产品
- 潮湿环境选择防护等级更高的型号
3. 使用禁忌
- ❌ 禁止去掉灭弧罩使用
- ❌ 禁止超额定电流使用
- ❌ 禁止在故障状态下强行使用
结语
交流接触器，这个看似普通的电气元件，实则是现代工业自动化的"基石"。从家庭空调到工业生产线，从楼宇自控到智能电网，处处都有它默默奉献的身影。
记住这位"自动开关魔术师"的箴言："小电流指挥大电流，自动化成就高效率"。下次当您按下设备的启动按钮时，不妨想想背后那个正在优雅表演"电磁魔术"的交流接触器。
安全提示：接触器维修请务必由专业电工操作，安全永远是第一位的！毕竟，电这东西，专业的人做专业的事，才是真正的"自动化"。
常见问题
常见问题
Q：交流接触器在客控系统中起什么作用？
A：当继电器或调光回路的负载超过额定功率（如单路超过 1000W 阻性或 300W LED）时，需要外接交流接触器扩容——由智能开关的继电器控制接触器线圈，接触器主触点承担大电流，实现小信号控制大负载。
Q：接触器线圈为何建议并联 X 电容？
A：接触器线圈属于感性负载，断开瞬间会产生反电动势干扰。在交流接触器输入 AC 线两端并联一只 X 电容（104/275V）吸收电路，可防止线圈反电动势干扰智能设备正常工作。
